FPGA 实现以太网 PHY 芯片配置接口 —— MDIO 的学习与应用
前言
MDIO 接口是配置以太网 PHY 芯片片上寄存器的一种通用接口，几乎所有的以太网 PHY 芯片使用的都是 MDIO 接口来配置寄存器。
接线方式
- ETH_MDC: 时钟信号线，频率不大于 12.5MHz
- ETH_MDIO: 双向数据线
主从式、半双工通信，所有通信都是由主设备发起，从设备被动响应（和 IIC 类似）
数据帧格式

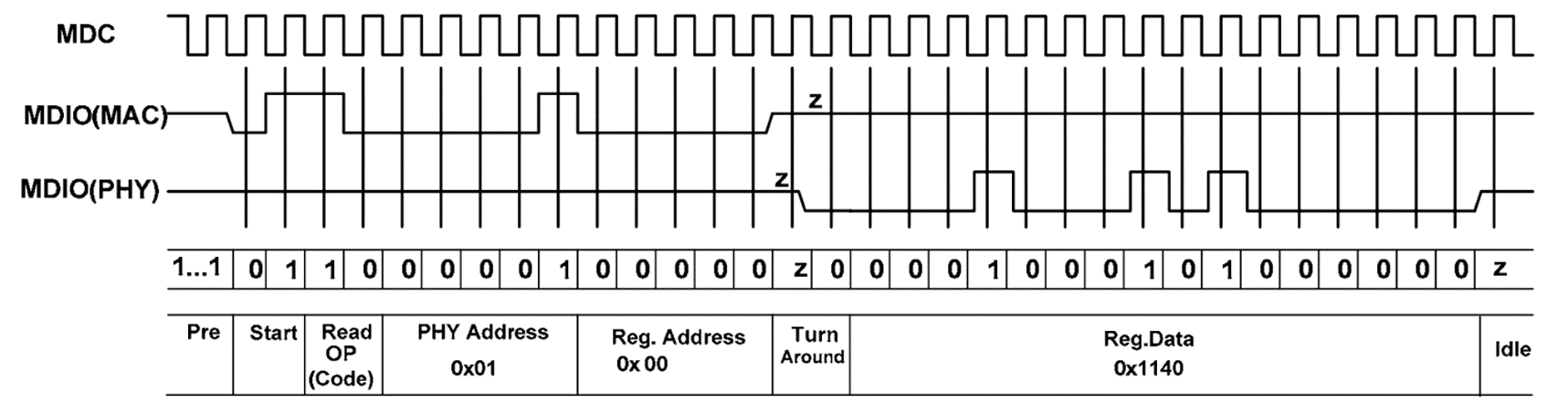

读数据
| Preamble | ST | OP | PHYAD | REGAD | TA | DATA | IDLE |
|---|---|---|---|---|---|---|---|
| 1…1 | 01 | 10 | AAAAA | RRRRR | Z0 | DDDDDDDDDDDDDDDD | Z |
- Preamble: 前导码，由主设备发送的连续的 32 个逻辑 1，用于与从设备建立同步
- ST: 数据帧的开始，固定为 2位数据 01，代表有效数据的起始位置
- OP: 操作码，定义操作类型，01：写操作，10：读操作
- PHYAD：5 位 PHY 芯片地址，用于选择总线上的目标 PHY 芯片
- REGAD：片上寄存器地址
- TA：转向域，2 位的空闲周期，用于读写方向切换；写操作：主设备持续驱动总线输出 “10”; 读操作：第一个时钟周期 MDIO 程高阻态 (主、从设备均释放总线), 在第二个时钟周期下，从设备将接管 MDIO 总线，开始驱动 MDIO 输出数据。
- DATA：16 位即将要写入或读取的数据
- IDLE：空闲状态位，帧结束后 MDIO 总线拉高进入高阻态
表中的 Z 高阻态，在外部上拉电阻的情况下最终信号体现为高电平

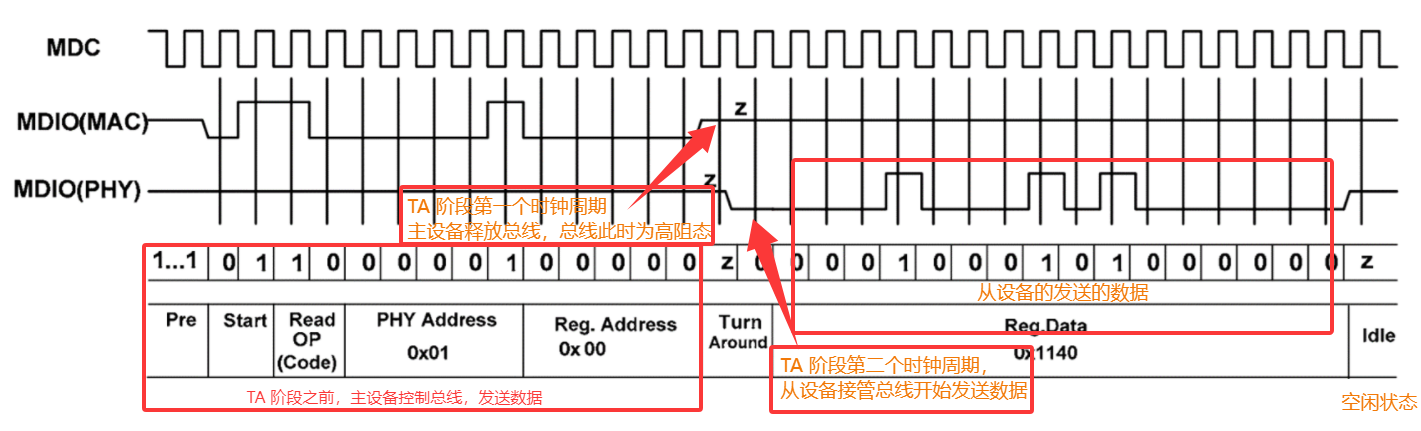

在读数据操作时，直到 TA 阶段之前，数均由主设备(FPGA)驱动，TA 阶段第一个时钟周期主设备控制 MDIO 为高阻态，释放总线，从第二个时钟周期开始，从设备接管 MDIO，数据为低电平，表示数据将在下一个时钟周期开始发送。

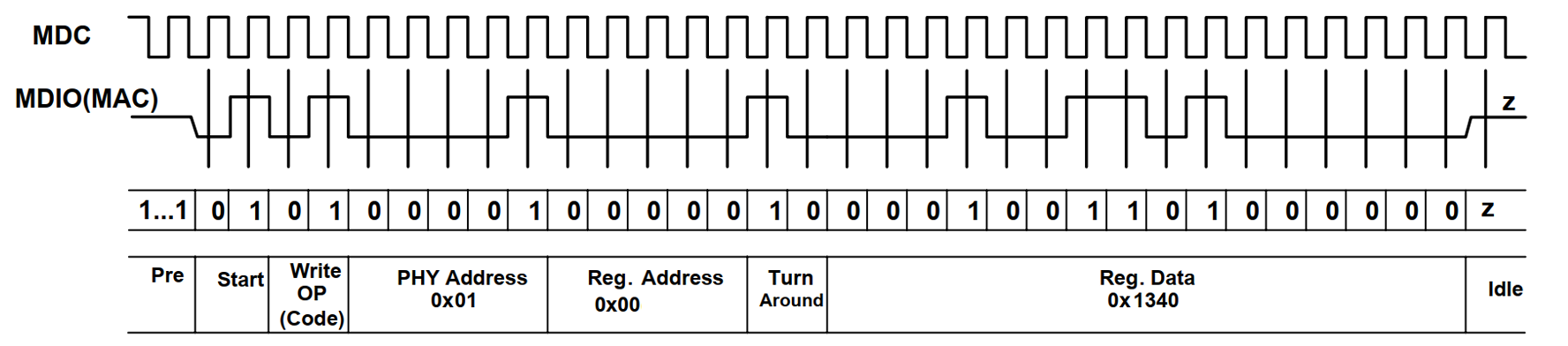

写数据
| Preamble | ST | OP | PHYAD | REGAD | TA | DATA | IDLE |
|---|---|---|---|---|---|---|---|
| 1…1 | 01 | 01 | AAAAA | RRRRR | 10 | DDDDDDDDDDDDDDDD | Z |
在写数据时，MDIO 总线全程由主设备控制
实现代码
双向 IO 口的驱动
在这里使用 IOBUF 原语驱动双向 IO 口。
IOBUF # (
.DRIVE ( 12 ),
.IBUF_LOW_PWR ( "TRUE" ),
.IOSTANDARD ( "DEFAULT" ),
.SLEW ( "SLOW" )
) mdio_obuf (
.O ( eth_mdio_in ),
.IO ( eth_mdio ),
.I ( eth_mdio_out ),
.T ( eth_mdio_dir ) // 1'b1: input, 1'b0: output
);或者使用三态门进行逻辑判断。
module eth_mdio (
//...
inout eth_mdio; // 双向 io 口
//...
);
wire eth_mdio_in ; // MDIO 从机输入的比特位数据
wire eth_mdio_out; // MDIO 主机输出的比特位数据
reg eth_mdio_dir; // 控制 MDIO 的输入/输出方向, 1'b1: 输入, 1'b0:输出
assign eth_mdio = eth_mdio_dir ? eth_mdio_in : eth_mdio_out; // 三态门根据内部的 dir 信号控制端口的输入输出方向
//... 其它代码 ... 如时钟信号、驱动 eth_mdio_dir 的逻辑等等时钟信号的产生
和之前有一篇讲 SPI 通信 文章中的代码类似，也是产生一个双边沿的脉冲信号，然后根据这个双边沿脉冲信号去翻转 MDC 信号就得到了驱动时钟。
// MDC inv Generation, inv pulse signal is active-high when MDC rising edge and falling edge
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_mdc_cnt <= 32'd0 ;
eth_mdc_inv <= 1'b0 ;
end
else if (eth_mdc_cnt == (CLK_DIV - 1'd1)) begin // MDC falling edge
eth_mdc_cnt <= 8'd0 ;
eth_mdc_inv <= 1'b1 ;
end
else if (eth_mdc_cnt == (CLK_DIV[7:1] - 1'd1)) begin // MDC rising edge
eth_mdc_cnt <= eth_mdc_cnt + 1'd1 ;
eth_mdc_inv <= 1'b1 ;
end
else begin
eth_mdc_cnt <= eth_mdc_cnt + 1'd1 ;
eth_mdc_inv <= 1'b0 ;
end
end
// generate MDC
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_mdc <= 1'b0 ;
end else if (eth_mdc_inv) begin
eth_mdc <= ~eth_mdc ;
end else begin
eth_mdc <= eth_mdc ;
end
end上升沿和下降沿的判断
判断逻辑如下：
- 当
eth_mdc为高电平并且产生了eth_mdc_inv的脉冲信号，表示eth_mdc将会在下一个时钟周期跳变到低电平，此时则为eth_mdc的下降沿 - 当
eth_mdc为低电平并且产生了eth_mdc_inv的脉冲信号，表示eth_mdc将会在下一个时钟周期跳变到高电平，此时则为eth_mdc的上升沿
wire eth_mdc_negedge = eth_mdc & eth_mdc_inv; // indicates MDC negedge
wire eth_mdc_posedge = !eth_mdc & eth_mdc_inv; // indicates MDC posedge完整的 MDIO 驱动代码
module mdio_dri # (
parameter CLK_DIV = 8'd10 // for MDC generation, The max frequency of MDC is 12.500MHz
)(
input clk , // [ I] [ ] module clock, 100.000MHz is recommended
input rst_n , // [ I] [ ] reset signal, active-low
input eth_start_op , // [ I] [ ] start MDIO configuration pulse
input wire rh_wl , // [ I] [ ] high level for read, and low level for write.
input wire [ 4:0] phy_addr , // [ I] [ 4:0] 5-bit phy address
input wire [ 4:0] reg_addr , // [ I] [ 4:0] 5-bit register address
input wire [15:0] dat_tx , // [ I] [15:0] 16-bit tx data
output reg [15:0] dat_rx , // [ O] [15:0] 16-bit rx data
output reg eth_end , // [ O] [ ] pulse signal when transmit done, active-high
output reg eth_module_busy , // [ O] [ ] module busy siganl
output reg eth_mdc , // [ O] [ ] serial clock
inout wire eth_mdio // [IO] [ ] data port
);
//================================================================================
// Local Parameter Declarations
//================================================================================
// 32-bit preamble , 2-bit ST , 2-bit OP ,
// 5-bit PHYAD , 5-bit REGAD , 2-bit TA ,
// 16-bit DATA , Then higi-impedance IDLE state.
localparam DAT_WIDTH = 7'd64 ;
//================================================================================
// Register Declarations
//================================================================================
reg [7:0] eth_mdc_cnt ;
reg eth_mdc_inv ;
reg eth_start_op_d0 ;
reg eth_start_op_d1 ;
reg [ 7:0] data_bit_cnt ;
reg [31:0] dat_tx_buffer ;
reg [15:0] dat_rx_buffer ;
reg eth_mdio_out ;
//================================================================================
// Wire Declarations
//================================================================================
wire eth_mdio_in ; // mdio data in
wire eth_mdio_dir ;
wire eth_start_op_pulse = !eth_start_op_d0 & eth_start_op_d1 ;
wire eth_mdc_negedge = eth_mdc & eth_mdc_inv ; // indicates MDC negedge
wire eth_mdc_posedge = !eth_mdc & eth_mdc_inv ; // indicates MDC posedge
//================================================================================
// Assign Declarations
//================================================================================
// always output until we transmit/receive 16-bit data stage
assign eth_mdio_dir = (data_bit_cnt <= (8'd48)) ? 1'b0 : rh_wl;
//================================================================================
// implements
//================================================================================
IOBUF # (
.DRIVE ( 12 ),
.IBUF_LOW_PWR ( "TRUE" ),
.IOSTANDARD ( "DEFAULT" ),
.SLEW ( "SLOW" )
) mdio_obuf (
.O ( eth_mdio_in ),
.IO ( eth_mdio ),
.I ( eth_mdio_out ),
.T ( eth_mdio_dir ) // 1'b1: input, 1'b0: output
);
//================================================================================
// MAIN CODE
//================================================================================
// sync eth_start_op signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_start_op_d0 <= 1'b0 ;
eth_start_op_d1 <= 1'b0 ;
end else begin
eth_start_op_d0 <= eth_start_op ;
eth_start_op_d1 <= eth_start_op_d0 ;
end
end
// module busy indicator
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_module_busy <= 1'b0 ;
end else if (eth_start_op_pulse) begin
eth_module_busy <= 1'b1 ;
end else if (eth_end) begin
eth_module_busy <= 1'b0 ;
end else begin
eth_module_busy <= eth_module_busy ;
end
end
// MDC inv Generation, inv pulse signal is active-high when MDC rising edge and falling edge
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_mdc_cnt <= 32'd0 ;
eth_mdc_inv <= 1'b0 ;
end
else if (eth_mdc_cnt == (CLK_DIV - 1'd1)) begin // MDC falling edge
eth_mdc_cnt <= 8'd0 ;
eth_mdc_inv <= 1'b1 ;
end
else if (eth_mdc_cnt == (CLK_DIV[7:1] - 1'd1)) begin // MDC rising edge
eth_mdc_cnt <= eth_mdc_cnt + 1'd1 ;
eth_mdc_inv <= 1'b1 ;
end
else begin
eth_mdc_cnt <= eth_mdc_cnt + 1'd1 ;
eth_mdc_inv <= 1'b0 ;
end
end
// generate MDC
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_mdc <= 1'b0 ;
end else if (eth_mdc_inv) begin
eth_mdc <= ~eth_mdc ;
end else begin
eth_mdc <= eth_mdc ;
end
end
// count data bit
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
data_bit_cnt <= 8'd0 ;
end else if (
eth_module_busy &&
eth_mdc_negedge &&
(data_bit_cnt < DAT_WIDTH)
) begin
data_bit_cnt <= data_bit_cnt + 1'b1;
end else if (eth_mdc_negedge && data_bit_cnt == DAT_WIDTH) begin
data_bit_cnt <= 8'd0 ;
end else begin
data_bit_cnt <= data_bit_cnt ;
end
end
// send data
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_mdio_out <= 1'b0 ;
dat_tx_buffer <= 32'b0 ;
end else if (eth_start_op_pulse) begin
dat_tx_buffer <= {
2'b01 , // start of frame
rh_wl , // Operation code bit 1
!rh_wl , // Operation code bit 2
phy_addr , // PHY address
reg_addr , // Register address
(rh_wl) ? 2'b00 : 2'b10 , // Turnaround
(rh_wl) ? 16'b0000: dat_tx // 16-bit data
};
end else if (
eth_module_busy &&
eth_mdc_negedge &&
(data_bit_cnt < 8'd32)
) begin
eth_mdio_out <= 1'b1 ; // 32-bit preamble
end else if (
eth_module_busy &&
eth_mdc_negedge &&
(data_bit_cnt < DAT_WIDTH)
) begin
eth_mdio_out <= dat_tx_buffer[31] ; // MSB First
dat_tx_buffer <= {
dat_tx_buffer[30:0],
dat_tx_buffer[ 31]
};
end else if (
eth_module_busy &&
eth_mdc_negedge &&
(data_bit_cnt >= DAT_WIDTH)
) begin
eth_mdio_out <= 1'b0 ;
dat_tx_buffer <= {32{1'b0}} ;
end
end
// receive data
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
dat_rx_buffer <= 16'b0 ;
end else if (eth_mdio_dir && eth_mdc_posedge) begin
dat_rx_buffer[0] <= eth_mdio_in ;
dat_rx_buffer[15:1] <= dat_rx_buffer[14:0] ;
end else begin
dat_rx_buffer <= dat_rx_buffer ;
end
end
// move data from dat_rx_buffer to dat_rx output and generate eth_end signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
eth_end <= 1'b0 ;
dat_rx <= 16'b0 ;
end else if (eth_mdc_negedge && (data_bit_cnt == DAT_WIDTH)) begin
eth_end <= 1'b1 ;
dat_rx <= dat_rx_buffer ;
end else begin
eth_end <= 1'b0 ;
end
end
endmodule本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来源 硬件日记 | TYH123！
